YBJY系列燃油加油機用隔爆型三相異步電動機（機座號63-100)
一、概述
YBJY 系列燃油加油機用隔爆型三相異步電動機是我公司和南陽防爆電氣研究所聯合開發的新一代隔爆型燃油加油機專用電機。它具有體積小、重量輕、外形美觀、安全可靠運行、壽命長、性能優良、安裝使用維修方便等特點。

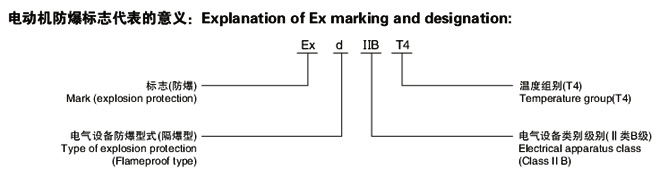

本系列電動機按照 GB3836.1-2000 《爆炸性氣體環境用電氣設備第 1 部分：通用要求》和 GB3836.2-2000 《爆炸性氣體環境用電氣設備第 2 部分：隔爆型“ d ”》的要求，制成隔爆行。防爆標志為 ExdIIAT4 、 EXdIIBT4 。適用于 II 類 A 、 B 級，溫度組別為 T1-T4 組可燃性氣體或蒸汽與空氣形成的爆炸行混合物的場所，配套燃油加油機專用電機。
2、電動機技術數據
3、電動機安裝外形尺寸見表2
YBJY系列規格表 Specification table of YBJY series
| 型號 Type |
功率 Power |
型號 Type |
功率 Power |
型號 Type |
功率 Power |
| YBJY6312 | 0.18 | YBJY801-4 | 0.55 | YBJY100L2-4 | 3 |
| YBJY6322 | 0.25 | YBJY802-4 | 0.75 | YBJY100L-6 | 1.5 |
| YBJY6314 | 0.12 | YBJY801-6 | 0.37 | ||
| YBJY6324 | 0.18 | YBJY802-6 | 0.55 | ||
| YBJY7112 | 0.37 | YBJY90S-2 | 1.5 | ||
| YBJY7122 | 0.55 | YBJY90L-2 | 2.2 | ||
| YBJY7114 | 0.25 | YBJY90S-4 | 1.1 | ||
| YBJY7124 | 0.37 | YBJY90L-4 | 1.5 | ||
| YBJY7116 | 0.18 | YBJY90S-6 | 0.75 | ||
| YBJY7126 | 0.25 | YBJY90L-6 | 1.1 | ||
| YBJY801-2 | 0.75 | YBJY100L-2 | 3 | ||
| YBJY802-2 | 1.1 | YBJY100L1-4 | 2.2 | |
YBJY系列燃油加油機用隔爆型三相異步電動機是我公司和南陽防爆電氣研究所聯合開發的新一代隔爆型燃油加油機專用電機。它具有體積小、重量輕、外形美觀、安全可靠運行、壽命長、性能優良、安裝使用維修方便等特點。
YBJY系列
防爆電機

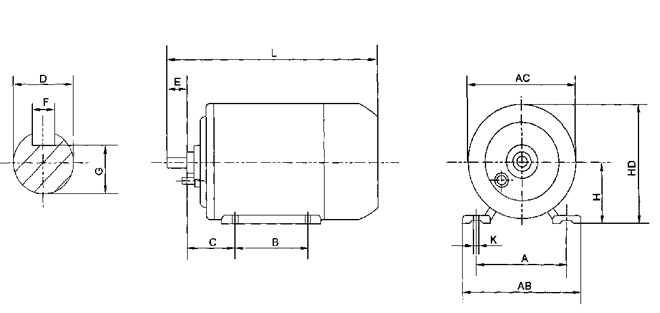

安裝和外形尺寸 The dimensions of mounting and contour for YBJY series motors| 機座號 Frame Size |
安裝尺寸 Mounting Dimensions(mm) | 外形尺寸Contour dimensions(mm) | |||||||||||
| A | B | C | D | E | F | G | H | K | AB | AC | HD | L | |
| 63 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 130 | 150 | 130 | 270 |
| 71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 140 | 155 | 145 | 300 | |
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 165 | 165 | 330 |
| 90S | 140 | 56 | 24 | 50 | 8 | 20 | 90 | 180 | 180 | 180 | 360 | ||
| 90L | 125 | 385 | |||||||||||
| 100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 200 | 205 | 205 | 440 | |
訂貨須知：
訂貨時必須說明產品型號、額定功率、同步轉速、電壓及頻率、絕緣等級、安裝結構型式等。
如有特殊要求，經雙方協商后，還可以供應其他特殊規格電機：
? 特殊電壓如： 420V
? 特殊頻率 60Hz
? 雙軸伸
? 濕熱帶型產品
